توضیحات
قابلیتهای اصلی اسیلوسکوپ سه کاره FNIRSI DSO-TC4
- ابزار سهکاره: ادغام اسیلوسکوپ، سیگنال ژنراتور و تستر قطعات الکترونیکی در یک دستگاه.
- اسیلوسکوپ دیجیتال: با پهنای باند 10MHz، نرخ نمونهبرداری 48MSa/s و قابلیت اندازهگیری خودکار پارامترها.
- تستر قطعات هوشمند: شناسایی خودکار نوع قطعه، ترتیب پایهها و اندازهگیری مشخصات دقیق انواع ترانزیستور، دیود، خازن و…
- سیگنال ژنراتور (مولد سیگنال): پشتیبانی از 13 نوع شکل موج مختلف با فرکانس و دامنه قابل تنظیم.
- طراحی پرتابل و کاربردی: نمایشگر رنگی 2.8 اینچ، باتری داخلی قابل شارژ 1500mAh و ابعاد جمعوجور برای استفاده در هر مکان.
معرفی کوتاه و کاربردی DSO-TC4

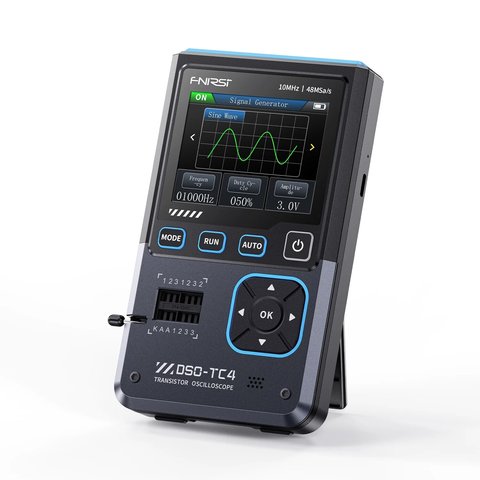

اسیلوسکوپ پرتابل FNIRSI DSO-TC4 یک ابزار اندازهگیری چندکاره و بسیار کارآمد است که سه دستگاه ضروری آزمایشگاه الکترونیک یعنی اسیلوسکوپ، تستر قطعات و سیگنال ژنراتور را در یک بدنه جمعوجور جای داده است. این دستگاه که برای فعالان حوزه تعمیرات الکترونیک، توسعهدهندگان و علاقهمندان طراحی شده، با داشتن پهنای باند 10 مگاهرتز، قابلیت شناسایی خودکار قطعات و تولید شکلموجهای متنوع، ابزاری ایدهآل برای عیبیابی، تست و راهاندازی مدارات الکترونیکی به شمار میرود.
مشخصات فنی کامل FNIRSI DSO-TC4
مشخصات اصلی دستگاه
| پارامتر | مشخصات |
|---|---|
| برند | FNIRSI |
| مدل | DSO-TC4 |
| صفحه نمایش | 2.8 اینچ TFT رنگی |
| نور پسزمینه | روشنایی قابل تنظیم |
| منبع تغذیه | TYPE-C (5V/1A) |
| باتری | 3.7V / 1500mAh |
| زبانها | چینی، انگلیسی، آلمانی، پرتغالی، ژاپنی، اسپانیایی، کرهای، روسی |
| ابعاد | تقریبا 90x142x27.5 میلیمتر |
| وزن محصول | تقریبا 186 گرم |
اسیلوسکوپ
| پارامتر | مشخصات | ملاحظات |
|---|---|---|
| نرخ نمونهبرداری لحظهای | 48MSa/s | |
| پهنای باند آنالوگ | 10MHz | |
| امپدانس ورودی | 1MΩ | |
| حالت کوپلینگ | AC/DC | |
| محدوده ولتاژ تست | پراب 1:1: 80Vpp ( 40V) پراب 10:1: 800Vpp ( 400V) | اسیلوسکوپ در حالت X1 اسیلوسکوپ در حالت X10 |
| حساسیت عمودی | 10mV/div ~ 10V/div (محدوده X1) | |
| جابجایی عمودی | قابل تنظیم با نشانگر | |
| محدوده زمانی (Time Base) | 50ns ~ 20s | |
| حالت تریگر | خودکار / نرمال / تکی | |
| نوع تریگر | لبه بالارونده، لبه پایینرونده | |
| سطح تریگر | قابل تنظیم با نشانگر | |
| توقف شکل موج (Freeze) | بله (عملکرد HOLD) | |
| اندازهگیری خودکار | بیشینه، کمینه، میانگین، RMS، ولتاژ پیک-تا-پیک، فرکانس، دوره تناوب، دیوتی سایکل |
تستر قطعات
| دستهبندی | محدوده | توضیحات |
|---|---|---|
| ترانزیستور | – | ضریب تقویت “hfe”؛ ولتاژ بیس-امیتر “Ube”، Ic/Ie، جریان نشتی معکوس کلکتور-امیتر “Iceo”، Ices، افت ولتاژ مستقیم دیود محافظ “Uf” |
| دیود | افت ولتاژ مستقیم < 5V | افت ولتاژ مستقیم، ظرفیت خازنی پیوند، جریان نشتی معکوس |
| دیود زنر | 0.01 – 32V | ولتاژ شکست معکوس (ناحیه تست K-A-A) |
| ترانزیستور اثر میدان (FET) | JFET | ظرفیت خازنی گیت “Cg”، جریان درین Id تحت “Vgs”، افت ولتاژ مستقیم دیود محافظ “Uf” |
| IGBT | جریان درین Id تحت Vgs، افت ولتاژ مستقیم دیود محافظ Uf | |
| MOSFET | ولتاژ آستانه “Vt”، ظرفیت خازنی گیت “Cg”، مقاومت درین-سورس “Rds”، افت ولتاژ مستقیم دیود محافظ “Uf” | |
| SCR یکطرفه | ولتاژ تریگر < 5V، سطح گیت | ولتاژ گیت |
| SCR دوطرفه | جریان تریگر < 6mA | – |
| خازن | 25pF – 100mF | مقدار ظرفیت، ضریب تلفات “Vloss” |
| مقاومت | 0.01Ω – 50MΩ | مقدار مقاومت |
| سلف | 10μH – 1000μH | مقدار اندوکتانس، مقاومت DC |
| DS18B20 | – | سنسور دما، پایهها: GND, DQ, VDD |
| DHT11 | – | سنسور دما و رطوبت، پایهها: VDD, DATA, GND |
مشخصات سیگنال ژنراتور
| پارامتر | مشخصات |
|---|---|
| شکل موج خروجی | پشتیبانی از 13 نوع شکل موج |
| فرکانس شکل موج | 0 – 50KHz |
| دیوتی سایکل موج مربعی | 0 – 100% |
| دامنه شکل موج | 0.1V – 3.0V |
بررسی جامع و تخصصی اسیلوسکوپ DSO-TC4
تحلیل عملکرد و ساختار دستگاه
اسیلوسکوپ دستی FNIRSI DSO-TC4 یک راهکار جامع و اقتصادی برای میز کار هر مهندس یا تعمیرکار الکترونیک است. این دستگاه با ادغام سه ابزار کلیدی، نیاز به خرید جداگانه و اشغال فضای زیاد را از بین میبرد و یک دستیار قدرتمند برای تحلیل و عیبیابی مدارات فراهم میکند.
- عملکرد اسیلوسکوپ: بخش اسیلوسکوپ این دستگاه با پهنای باند 10 مگاهرتز و نرخ نمونهبرداری 48 مگاسمپل بر ثانیه، برای مشاهده و تحلیل سیگنالها در مدارات الکترونیکی عمومی، منابع تغذیه سوئیچینگ، مدارات صوتی و پروژههای مبتنی بر میکروکنترلر کاملاً مناسب است. قابلیتهای تریگر خودکار، اندازهگیریهای اتوماتیک پارامترهای مهم سیگنال و امکان ذخیره شکلموج (Freeze)، فرآیند عیبیابی را به شکل چشمگیری تسریع میکند.
- عملکرد تستر قطعات: نقطه قوت اصلی این دستگاه، بخش تستر قطعات هوشمند آن است. کافی است قطعه مورد نظر را در سوکت ZIF قرار دهید تا دستگاه به صورت خودکار نوع آن (مانند ترانزیستور NPN/PNP، ماسفت، دیود، خازن و…)، ترتیب پایهها و پارامترهای کلیدی آن را شناسایی و نمایش دهد. این ویژگی برای تست سریع قطعات SMD و THT و اطمینان از سلامت آنها قبل از مونتاژ، بینظیر است.
- عملکرد سیگنال ژنراتور: مولد سیگنال داخلی با قابلیت تولید 13 نوع شکل موج استاندارد (سینوسی، مربعی، مثلثی و…) و فرکانس تا 50KHz، ابزاری عالی برای تست تقویتکنندهها، فیلترها و شبیهسازی سیگنالهای سنسورها است. پارامترهای خروجی مانند فرکانس، دامنه و دیوتیسایکل به راحتی قابل تنظیم هستند.
نقاط قوت:
- صرفهجویی در هزینه و فضا: ترکیب سه دستگاه در یک بدنه.
- کاربری بسیار آسان: شناسایی خودکار قطعات نیاز به دانش فنی عمیق را کاهش میدهد.
- قابل حمل بودن: باتری داخلی و ابعاد کوچک، آن را برای تعمیرات در محل ایدهآل میسازد.
